海湾GST-DJ-D44交流单相电压电流传感器
一，功能特点
交流单相电压电流传感器能够同时采集被监测设备电源的四路电压、四路电流值，也可以根据实际需要只采集某一路或某几路被监测设备电源的电压、电流值，并通过总线通讯上传到主机，主机可以指示电源故障类型，并发出声光故障信号。
二，技术参数
额定工作电压： DC 24V
工作电压范围： DC 12V-28V
静态功耗： 50m W
电压输入范围： AC 20-400V
电流输入范围： AC 0A-5A
测量精度： 3%
通讯： 二总线通讯协议
有效通讯距离： 1500m
安装方式： 导轨式安装
工作温度范围： - 40°C～55°C
储存温度范围： - 45°C～85°C
相对湿度、温度：20°C以下湿度90%不结露
防护等级： IP30
产品符合： GB28184-2011
三，接线端子图

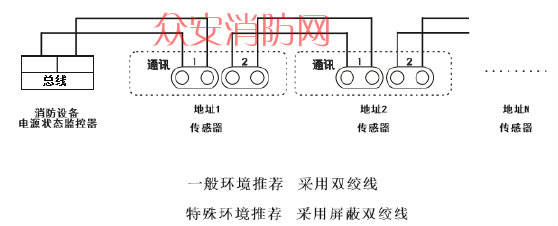

四，传感器和消防电源状态主机连线方式和布线

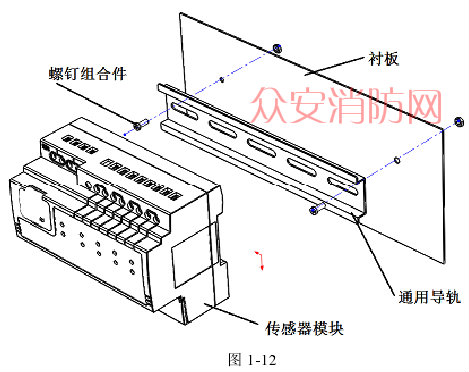

五，海湾GST-DJ-D40交流单相电压传感器安装示意图：
六，指示显示及操作
传感器有通讯指示灯(绿色)和故障指示灯 （黄色）。通讯指示灯闪烁则指示传感器在进行通讯，故障指示灯闪烁则指示传感器所监测的设备电源出现故障。复位按键用于传感器的系统复位。
● 通讯设置
通讯设置是通过面板上的八位设置开关来实现的，其具体意义如下：
2 - 8位：通讯地址，2是高位，8是低位（置于ON位为1）。
修改通讯地址后，需重新上电，新的地址才能生效！
1位：工厂模式

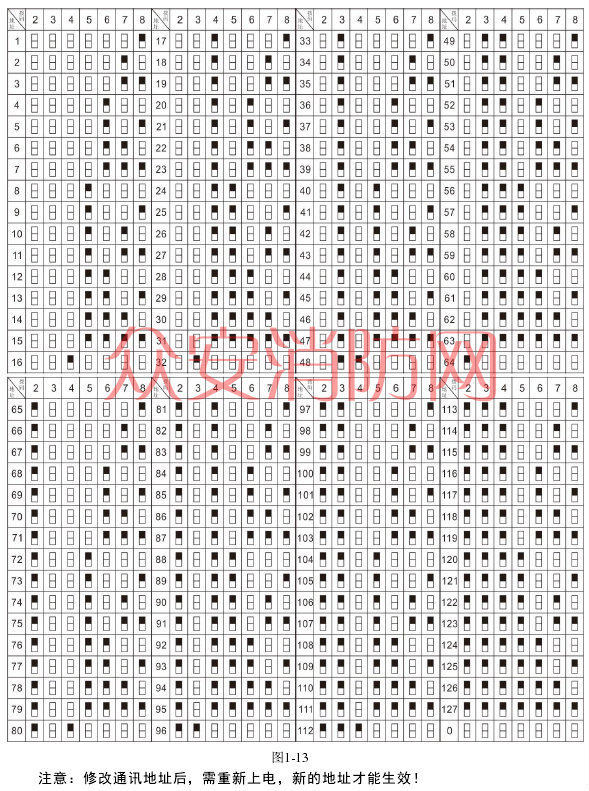

● 地址拨码设置，如图 1-13 所示：
消防模块分为：输入模块、输出模块、输入输出模块、中继模块、隔离模块、切换模块等等。输入模块用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。输出模块用于火灾自动报警控制器向现场设备发出指令的信号。输入输出模块主要用于双动作消防联动设备的控制，同时可接收联动设备动作后的回答信号。例如：可完成对二步降防火卷帘门、水泵、排烟风机等双动作设备的控制。主要用于总线处在有比较强的电磁干扰的区域及总线长度超过1000m需要延长总线通讯距离的场合。
在总线制火灾自动报警系统中，往往会出现某一局部总线出现故障（例如短路）造成整个报警系统无法正常工作的情况。隔离器的作用是，当总线发生故障时，将发生故障的总线部分与整个系统隔离开来，以系统的其它部分能够正常工作，同时便于确定出发生故障的总线部位。当故障部分的总线修复后，隔离器可自行恢复工作，将被隔离出去的部分重新纳入系统所有要监控的信号一般都要。如信号阀、水流指示器、风阀等。 消防模块在火灾报警系统中的应用模块大致可以分为输入模块，输出模块，输入输出模块，隔离模块，中继模块，切换模块，多线控制模块等等类型。
输入模块用于接收信号输入将输入的设备作为火灾报警系统的一部分，有些生产厂家称之为中继模块，根据输入信号的不同输入模块又可分为开关量输入和模拟量输入两种。开关量输入就是接收一个无源触点信号，通过该信号的输入接入到系统中，一般的输入模块可以用于接收水流指示器、压力开关、信号阀等等设备的报警、反馈信号；由于消防系统中各个厂家设备的通信协议有区别，所以不同厂家的设备要简单的联网可以通过这种方式进行连接，目前市场上的输入模块有有一种只可以接收常开信号输入（如松江云安的HJ-1750)，还有的经过参数的设定可以接收常开或者常闭信号输入（如海湾的GST-LD-8300），还有的双输入模块、多输入模块等等。模拟量输入模块一般用于接收电流量或者电压量信号，一般厂家的非编码探测器报警时输出的就是电流量信号用于接本厂家的编址接口模块，输入到系统中（如海湾的GST-LD-8319）。
输出模块用于控制某些设备的启停或者切换，不接收信号输入一般用于控制无信号反馈的设备，比如广播（如海湾的GST-LD-8305)、声光警报器、警铃等等设备。 输入输出模块在有的场合也称为控制模块，在有控制要求时可以输出信号，或者提供一个开关量信号，使被控设备动作，同时可以接收设备的反馈信号，以向主机报告，是火灾报警联动系统中重要的组成部分，市场上的输入输出模块都可以提供一对无源常开/常闭触点，用以控制被控设备，部分厂家的模块可以通过参数设定，设置成有源输出（如海湾GST-LD-8301),相对应的还有双输入输出模块、多输入输出模块等等。
.
隔离模块（也称总线隔离器）接在系统总线前端保护回路在发生短路等故障时，将后端连接的部分从系统中隔离，不致造成整个系统无法正常工作，故障部分线路修复后隔离器可自行恢复工作。中继模块一般用于在系统通信距离过远的情况下，可以延长总线的通信距离，同时可以增强系统的抗干扰能力。切换模块是用于连接输入输出模块和大电流被控设备，起保护作用，其作用相当于继电器。多线模块有的场合也叫切换模块，用于连接多线直控点和被控设备。消防模块是火灾报警系统的桥梁，起着至关重要的作用。
