10kV光伏并网柜
AM5SE 系列微机保护测控装置（以下简称装置）集保护、控制、测量、通讯和监视功
能于一体，资源丰富、配置完善、维护方便、性能稳定，适用于 35kV 及以下电压等级电力
系统的保护和测控，实现进线、主变、配电变、电动机、电容器、母联、PT 等保护。应用
领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。
装置硬件设计采用可靠性配置，软件配以的保护算法，抗干扰性能强，可靠性高，
保护实现方式灵活，能与 Acrel-2000Z 电力监控系统配套使用，为电力系统的安全可靠运行
提供保障。
AM5SE-FE装置主要用于变电站实现低周低压减载控制；也可以用于电厂联络线低频低压解列控制、用于水电厂
实现低频自启动。
装置适用于常规变电站、智能变电站。集成了变电站通信标准 IEC 61850，同时支持电力行业通信标
准 DL/T 667-1999（IEC 60870-5-103）。
产品特点
基本功能及技术特点
减载功能：就地低频、低压减载；
解列功能：就地低频、低压解列；
测量功能：可同时测量两段母线或两条联络线的电压、频率，作为判别的依据；
出口矩阵：自由选择的出口多可达 50 路；电压及频率出口立，每一出口可自由整定于任一
功能的任一轮级；
滑差加速功能：当有功或无功缺额较大时，频率或电压会快速变化，本装置具有 df/dt 及 du/dt
元件，可加速切除基本轮的负荷线路，使频率、电压尽快恢复，防止频率或电压崩溃事故发生；
闭锁功能：本装置设有频率滑差闭锁及电压变化率闭锁元件，以防止短路故障、负荷反馈、频率
或电压异常等情况下的误动作；
分列运行：设有分列运行压板，可以实现在两段母线分列运行时，各母线动作逻辑、动作出口完
全立；两段母线并列运行时，采用统一的动作逻辑和动作出口；
智能变电站接口功能：可接入 SV 信号，支持 GOOSE 跳闸。（智能站装置的说明书另行）
本装置不可用于故障解列场合。

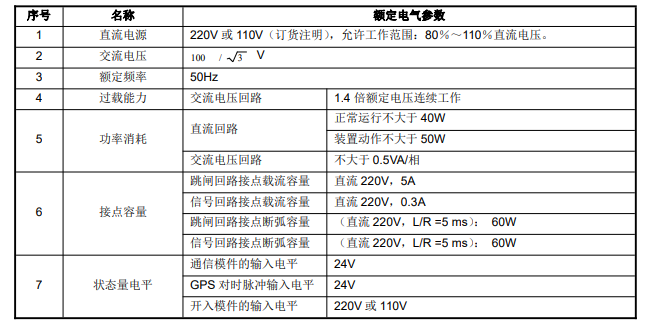

技术参数
面板说明

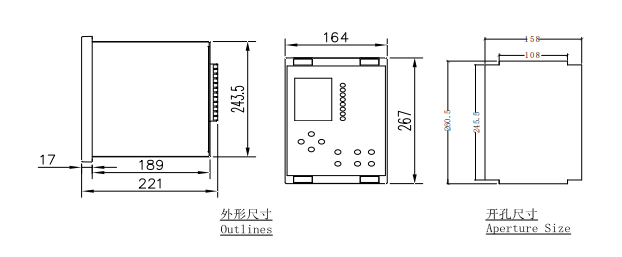

外形尺寸
安装方法

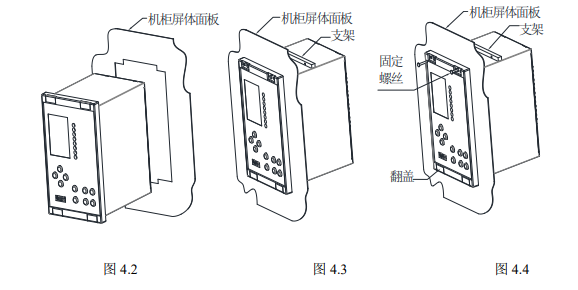

装置采用面板嵌入式安装，在屏体面板上按开孔尺寸开孔，如图 4.2。再将装置按
图 4.3 所示放入开孔中，直到装置面板靠住机柜的面板。将支架放置于机柜面板的内部（上
下各有一个支架），如图 4.4，旋转 4 个固定螺丝，使装置牢固固定在机柜面板上，后盖
上 4 个翻盖即可。（翻盖上方有小缺口，拆卸时需用一字螺丝刀插入小缺口将翻盖取下。）
