电动不锈钢硬密封法兰蝶阀D943W-10P电动三偏心法兰蝶阀 多层次金属硬密封蝶阀
一、产品概述
电动硬密封蝶阀是由电动执行器与三层次法兰式硬密封蝶阀构成，该蝶阀采用精密的弹性密封圈和三偏心多层次金属硬密封结构，驱动装置功能强劲，有智能型、调节型、普通开关型三种。智能型内置模块采用计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC/1-5VDC)实现阀门开度的智能控制和定位。

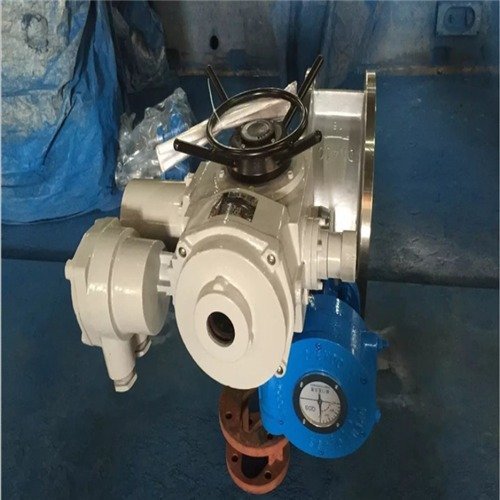

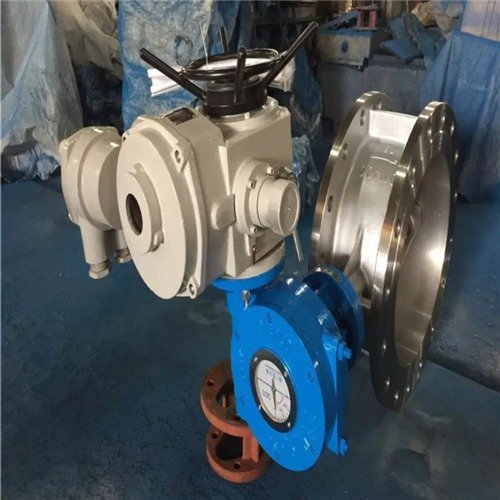

电动硬密封蝶阀D943H-16C（D943H-10C）电动执行器可选用3810系列或NA系列电子式角行程执行机构，亦可选用PSQ系列或DYR系列。≥DN 300口径阀门一般采用380VAC电动执行器。
二、主要零件部件材料表
| 序号
| 零件名称
| 材料名称
|
| 1
| 阀体
| 铸铁、铸钢、不锈钢、铬钼钢、合金钢
|
| 2
| 蝶板
| 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
|
| 3
| 密封圈
| 不锈钢、聚内脂、抗磨材料
|
| 4
| 阀杆
| 2Cr13、1Cr13不锈钢、铬钼钢
|
| 5
| 填料
| 柔性石墨
|
三、主要电动执行器技术参数表
| 阀芯转角
| 0~70°
| |
| 作用形式
| 电开式或电闭式
| |
| 流量特性
| 近似等百分比
| |
| 允许压差(Mpa)
| 0.6
| |
| 性能指标
| 基本误差：±2.5%；回差≤±2.0%；死区≤3.0%
| |
| 电源电压
| AC220V、AC380V、DC24V
| |
| 调节型
| 信号范围
| 0~10mA、4~20mA、1.5VDC
|
| 开关型
| 电信号
| AC220V、AC380V、DC24V；反馈信号，有源触点信号或无源触点信号
|
