主要技术参数
（表1）
序 号 主要技术参数 数 值 单 位
1 缸 数 3 个
2 柱塞直径 55 mm
3 柱塞行程 90 mm
4 吸水管直径 51 mm
5 排水管直径 32 mm
6 电动机功率 11
YE2VP160M-4
1460 0～160
10 KW
7 匹配电动机型号 /
8 电机转速 r/min
9 流 量 L/min
10 压 力 MPa
11 外形尺寸 2000×800×900 mm
12 重 量 420 Kg
3 泵的结构及特点

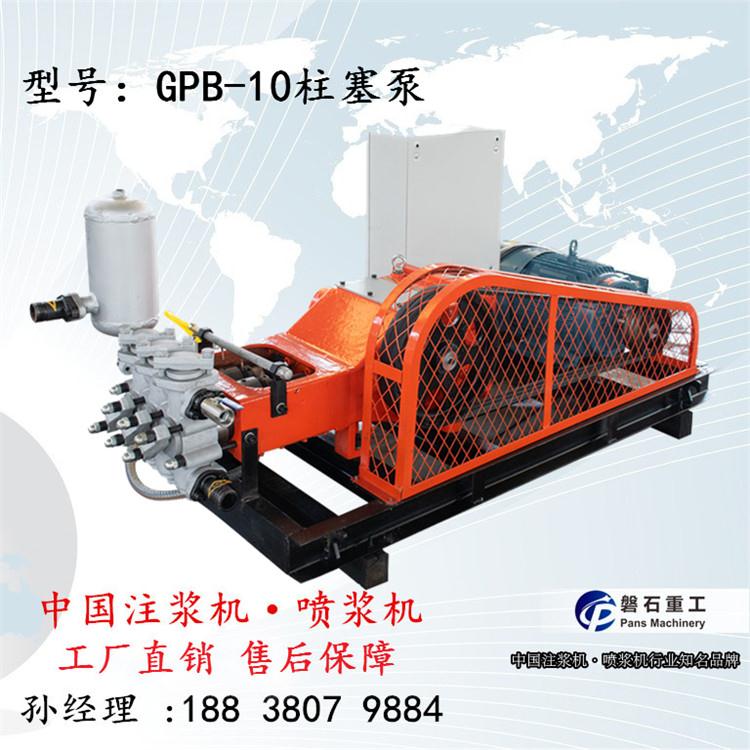

GPB-10柱塞泵主要由泵头总成、曲轴箱总成、中节、电动机、泵架、油泵润滑系统、气室、压力表、V型带及带轮护罩等部分组成
GPB-10柱塞泵可按泵体、动力机、机架三大件分解运输，在修理时，泵体、电动机可全都拆卸。
5.1 泵的整机分解:
5.1.1 拆下曲轴箱底座上的4个固定螺拴，可将曲轴箱与机架、动力机分离。
5.1.2 拆下动力机底座上四个固定螺拴，可使电动机与机架分离。
河南许昌市三缸灰浆注浆泥浆泵 路基加固注浆泵 厂家现货
5.4 曲轴箱拆卸
5.4.1 取下三角皮带，折下变速箱总成。
5.4.2 拆下放油螺栓、组合垫圈，放尽变速箱内润滑油，取下箱盖，拆下连杆螺栓，取下连杆端盖。
5.4.3 拆下偏心轮轮罩、推杆，拆下轴承盖，用铜棒将一轴向左侧敲出。
5.4.4 松开活塞杆与柱塞连接。
