· HXGN15A-12(F·R) 箱式固定交流金属封闭环网开关设备( 简称“环网柜” )，是为城市电网改造和建设需要而设计的新型开关设备。本环网柜配用真空负荷开关，弹簧操动机构，该机构既可手动操作，也可电动操作。接地开关和隔离开关配用手力操动机构，本环网柜成套性强、体积小、无燃烧和爆炸危险，具有可靠的“五防”功能。
特点
·环网柜采用8MF型材组装，全构架安装模数孔E＝20mm。
·环网柜内配FZN21-12D型负荷开关或FZRN21-12D型熔断器组合电器，该型电器带有隔离开关、真空负荷开关、接地开半，且隔离开关及接地开关均有明显断口。
·隔离开关、真空负荷开关、接地开关、柜门具有完善可靠的机械联动、联锁装置，能有效防止误操作，并确保安全维护。
·可手动、电动操作。
·计量柜的柜门、仪表门设有铅封销子。
产品介绍：
HXGN17-12型真空环网柜，适用于工矿企业、住宅小区、高层建筑和学校配电系统，作为户内交流电压10kV、频率50Hz的环网柜供电单元和终端配电设备。可开断或关合额定负荷电流及变压器空载电流，并能开断或关合一定距离的架空线路、电缆线路或电容器组的电容电流。负荷开关——熔断器组合电器柜可一次开断额定短路电流。在电力系统中作为配电设备的保护、电能的分配和变压器的保护控制之用。
技术特点：

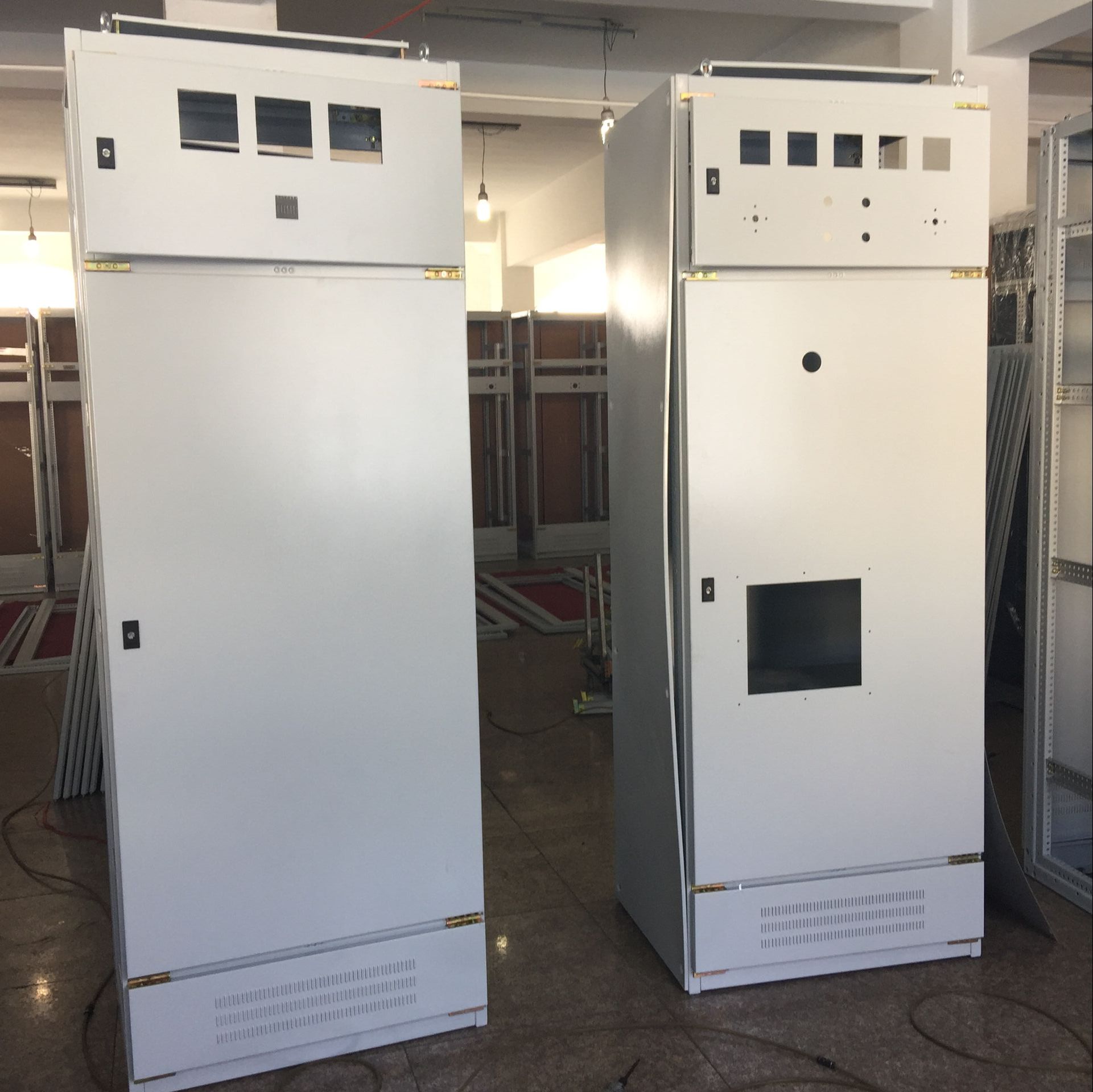

1.环网柜柜体结构采用冷轧钢板或覆铝锌板弯制，结构牢固，密封性好，具有IP3X外壳防护等级。
2. 环网柜设计成上下两个完全隔离的金属间隔：母线室与开关室，不另外附加隔离板，以便安全检修与更换熔断器。母线室由金属封闭，母线经过穿墙套管连接，根据要求，母线室前可设有完全隔离的仪表室，安装二次设备。开关室主要安装一次设备以及电缆连接用，其柜门与开关实现五防机械联锁，简单可靠。柜门设有观察窗，便于观察隔离断口，检视运行状态。
3. 高压负荷开关主开关选用FZ(R)N系列，操作简单，安全可靠，具有明 组合柜显的断口，分合闸采用手动电动操作，弹簧储能，配合CS6型操作机构,完成开关快速分合闸。当负荷开关处在分闸位置时，使用操作手柄向上运动，弹簧储能释放能量，使开关快速合闸；当负荷开关处在合闸位置时，使用操作手柄向下运动，弹簧储能释放能量，使开关快速分闸。
4. 本高压负荷开关柜分为电缆室，母线室，仪表室，前门装有闭锁装置，只有断开高压电及合上接地刀，才可以打开前后门。具备可靠的“五防”功能。
