一、定义与作用

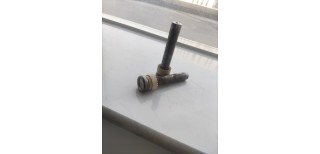

栓钉（焊钉） 是压型钢板与混凝土或其他结构连接的关键配件，通过焊接或机械锚固传递荷载，增强结构的整体性和抗剪、抗拉拔能力。
核心功能：
固定压型钢板与混凝土基层，防止两者相对滑移。
承受剪切力、拉拔力，提高复合结构的承载能力。
用于钢结构与混凝土组合楼板、屋面或墙体的连接节点。
二、栓钉与焊钉的区别
类型 连接方式 适用场景 特点
栓钉 机械锚固 压型钢板与混凝土组合楼板 需预留孔洞，安装灵活性高
焊钉 焊接固定 压型钢板直接焊接于钢梁 无需开孔，施工
三、栓钉（焊钉）分类
按材质分类
碳钢栓钉：成本低，适用于一般结构。
不锈钢栓钉：耐腐蚀性强，用于潮湿或腐蚀性环境（如沿海地区）。
高强度栓钉：屈服强度≥400MPa，用于重载或高层建筑。
按形状分类
标准栓钉：圆柱形，顶部带螺纹或平头。
异形栓钉：如法兰栓钉（带扩口法兰），增强抗拔力。
按用途分类
结构栓钉：承受主要荷载（如楼板与钢梁连接）。
构造栓钉：辅助固定（如边缘封边板连接）。
四、关键参数
规格尺寸
直径：常见为 6~22mm（根据荷载需求选择）。
长度：通常为 30~150mm，需穿透混凝土保护层并锚固。
螺纹长度：一般为直径的1~1.5倍（确保与混凝土咬合）。
力学性能
抗拉强度：≥400MPa（高强度栓钉）。
抗剪强度：与混凝土强度及锚固深度相关。
焊接强度：焊缝需满足 AWS D1.1 或 GB/T 3323 标准。
镀层要求
焊钉表面通常需镀锌或镀铝锌，厚度≥20μm，防止锈蚀。
五、应用场景
组合楼板系统
压型钢板作为混凝土模板及受力筋，栓钉将钢板与混凝土组合成整体楼板。
典型工程：工业厂房、高层建筑楼面。
屋面/墙面系统
栓钉固定压型钢板与钢梁或檩条，增强抗风揭能力。
典型工程：体育馆、物流仓库。
节点加固
用于檐口、屋脊、洞口周边等应力集中部位的加固。
